Wlacznik elektryczny na przednim gazniku vs1400

[Lapplander]

Czy ktos z kolegow orientuje sie do czego sluzy ten elektryczny wlacznik 0/1 umocowany na przednim gazniku?
Aktywowany on jest przy pelnym otwarciu przepustnicy.
Nigdzie nie moge jego odszukac w serwisowkach i na schematach elektrycznych.
Wyglada jakby go w oryginale w ogole nie montowano.
Z drugiej strony instalacja elektryczna motocykla wydaje sie byc oryginalna.

Nie wiem czy nie jest to cos w rodzaju elektronicznie aktywowanej "odciny" bo silnik po osiagnieciu predkosci motocykla okolo 140 przestaje pracowac.
Podobnie, szybkie odkrecenie manetki gazu do oporu podczas przyspieszania powoduje przerwe w pracy silnika.

Moze ktos z Was ma jakas wiedze na temat tego wylacznika i funkcji ktora on aktywuje?




[Lapplander]

Tutaj zaznaczylem czerwona linia droge przewodu, /razem z biala zlaczka/ od tego wylacznika do wiazki elektrycznej motocykla.


[Emil]

Ja się nie znam więc się wypowiem, ze zdjęć na googlu to wygląda jak Czujnik Podciśnienia Map, zobacz czy nie masz na kostce napisane "boost sensor" (w ogóle to przeszukaj internet po tych napisach na kostce to się dowiesz co to za czujnik najszybciej)

natomiast wg tej instrukcji
https://www.scribd.com/document/6510364 ... mer-Manual (to jest do Twojego modelu?)
to wygląda albo jak kabel przepustnicy albo jak synchronizacja między gaźnikami (w twoim modelu są 2?) - tam masz drive by wire czy linka? miej na uwadze, że obecność linki nie wyklucza drive-by-wire, np w gixie były 2 przepustnice w szeregu, jedna sterowana manualnie a 2ga z komputera - elektronika przycinała dodawanie gazu ale zamykanie zawsze było manualne jako zabezpieczenie przed blokadą w pozycji otwarta na maxa

edit: mało widać na tych zdjęciach ale na oko to jest prosty stycznik a nie jakiś zaawansowany czujnik

[Lapplander]

Czesc.
Dzieki za odpowiedz.
Widze, ze latwo nie bedzie bo z tego co ustalilem to faktycznie czesc motocykli VS1400 jest wyposazona w ten dziwny wylacznik i nikt na dobra sprawe nie wie do czego on sluzy.

Nie jest to czujnik podcisnienia bo ten w moim motocyklu znajduje sie kolo skrzynki bezpiecznikow i pompy paliwa.
Tutaj jest na tym zdjeciu.
Akurat w tym momencie nie podlaczylem jeszcze do niego przewodu, ktorym idzie to podcisnienie.


A podcisnienie ten czujnik bierze z kolektora dolotowego przedniego cylindra.


Ten boost sensor jest podlaczony zlaczem z trzema przewodami do modulu zaplonowego i na kazdym schemacie jest to widoczne od razu.

Problem w tym, ze na obu moich serwisowkach, druk 1987 oraz 1990 a takze na manualu Clymera, druk 2008 dla modeli 1987 - 2007 nigdzie na zadnym schemacie nie ma tego wylacznika.
Nie ma go takze zaznaczonego na zadnych schematach budowy gaznikow, po prostu w ogole go nie ma, tak jakby nigdy nie byl fabrycznie montowany.
Jest to prosty wylacznik typu wlaczony/wylaczony.
Tutaj zaznaczylem wyrazniej przebieg jego przewodu od samego wylacznika do wiazki glownej.
Akurat w tym momencie jego biala wtyczka jest rozlaczona ale to widac na zdjeciu.


Jedyne co mi przychodzi do glowy to, ze jest to jakis montowany przez serwis iportera "uspokajacz kierujacego/ogranicznik palowania".
Jak przyjdzie wiosna to sprobuje jakos od spodu zgietym drutem wlaczyc go przy biegu jalowym i zobacze czy to zgasi silnik.
Na razie mam podejrzenia, ze to ten wylacznik przerywa mi prace silnika jak ostro dodaje gazu na maxa i jak rozpedzam motocykl w okolicach 140 km/h.
Innych pomyslow co takiego moze aktywowac ten prosty wylacznik nie mam.

[sky02]

Wyciąć i zapomnieć. W żadnym VS którego robiłem tego nie było ale to będzie jakiś kastrator na któryś z rynków. Albo dla celów podatkowych albo uprawnień. Jak mi powiesz gdzie idzie wiązka od tego to ci powiem co rozrobi dokładnie ale na 99% odcina iskrę

[Lapplander]

Tez typuje , ze jest to odciecie zaplonu przy pelnym otwarciu przepustnicy.
W zeszlym sezonie wywalilem z niego akcesoryjny alarm, ktory importer w nim zamontowal na zyczenie pierwszego wlasciciela.
Zalozyli ten alarm bardzo niechlujnie, poczulem ulge jak juz lezal wypruty na podlodze.




Zamiast podocinac przewody tak aby pasowaly to po prostu pozwijali je w klebki i podkleili do ramy tasma samoklejaca, ktora z biegiem lat puscila klej i oblepila wszystko sliska mazia puszczajac oczywiscie zwisajace przewody luzem.
Alarm dzialal ale nie mialem do niego zaufania i zreszta go nie potrzebuje bo nie zostawiam motocykla na noc w miescie na parkingu.

Zasadniczo to byla jedyna przerobka w tym moto, poza tym alarmem wszystko bylo w takim stanie jak dostarczyla fabryka, OK, poza szyba i sakwami, ale to sie nie liczy.



Ja dodalem do instalacji dodatkowy przewod masowy laczacy rame ze sterownikiem.
Niestety zapomnialem calkiem o tym dziwnym wylaczniku.
Ale kiedy rozpedzilem moto pod 140 to silnik zaczal gasnac, lekkie odpuszczenie gazu i trzymanie sie ponizej tych 140 skutkowalo poprawna praca.
Podobnie proba zdecydowanego przyspieszenia powoduje gasniecie silnika, tzn nie tak, ze on gasnie calkiem.
Jak sie odpusci gaz na tyle zeby nie byl na max to wszystko wraca do normalnosci.

Posiedzialem w zeszlym sezonie nad tym motocyklem wiele godzin i wydaje mi sie, ze wszystko powinno dzialac jak nalezy.



Dlatego tez uwazam, ze ten wylacznik to jest jakis wszczepiony poza seryjnie mod wymuszajacy na kierujacym spokojna jazde ponizej maksymalnego otwarcia przepustnicy.
Przed sezonem skontroluje synchronizacje, jak bedzie OK, to na razie tam nie bede zagladal ale jak sie troche rozjechala to wtedy zdejme bak i wypruje ten wylacznik z instalacji.

Na razie u mnie jeszcze zima ale mentalnie juz sie szykuje do sezonu i dlatego przypomnialem sobie o tym dziwnym wylaczniku.



P.S. Nie mozna dodac wiecej jak 3 zdjec w zalacznikach.
Prosba do administracji aby dopuscila wiecej zdjec mozliwych do zalaczenia w 1 poscie.

[sky02]

Jak dodałeś masę na moduł to rozwiązałeś połowę problemów z elektryką w tym moto. Dobre synchro i wystrojenie składu mieszanki i chodzi jak zły. Synchro sprawdź po opuszczeniu baku i dociągnięciu jego śrub. Jak linki są źle ułożone to potrafi się rozjechać na obrotach po dociśnięciu bakiem.

[Emil]

P.S. Nie mozna dodac wiecej jak 3 zdjec w zalacznikach.
Prosba do administracji aby dopuscila wiecej zdjec mozliwych do zalaczenia w 1 poscie.

oki doki, to masz 8, ale nie ma co przesadzać i wrzucać tony zdjęć na forum żeby nam rozwalić serwer, od tego jest galeria a foty tego typu jak się pytasz to można dać jedną-dwie sensowne zamiast 15 nic nie wnoszących zdjęć

[Lapplander]

Jak dodałeś masę na moduł to rozwiązałeś połowę problemów z elektryką w tym moto. Dobre synchro i wystrojenie składu mieszanki i chodzi jak zły. Synchro sprawdź po opuszczeniu baku i dociągnięciu jego śrub. Jak linki są źle ułożone to potrafi się rozjechać na obrotach po dociśnięciu bakiem.

Przyznam sie od razu, ze ten mod z dodatkowa masa znalazlem na tym polskim forum intrudera, ktore to niestety zniknelo grzebiac ze soba cala mase przydatnej dla domowych mechanikow wiedzy dotyczacej tych motocykli.
Jesli chodzi o kwestie synchronizacji to lecialem z tematem wedlug Twojego poradnika.
Na szczescie go sobie skopiowalem zanim tamto forum zostalo zamkniete.
Kilka innych przydatnych rzeczy tez udalo mi sie sciagnac na swoj komputer.

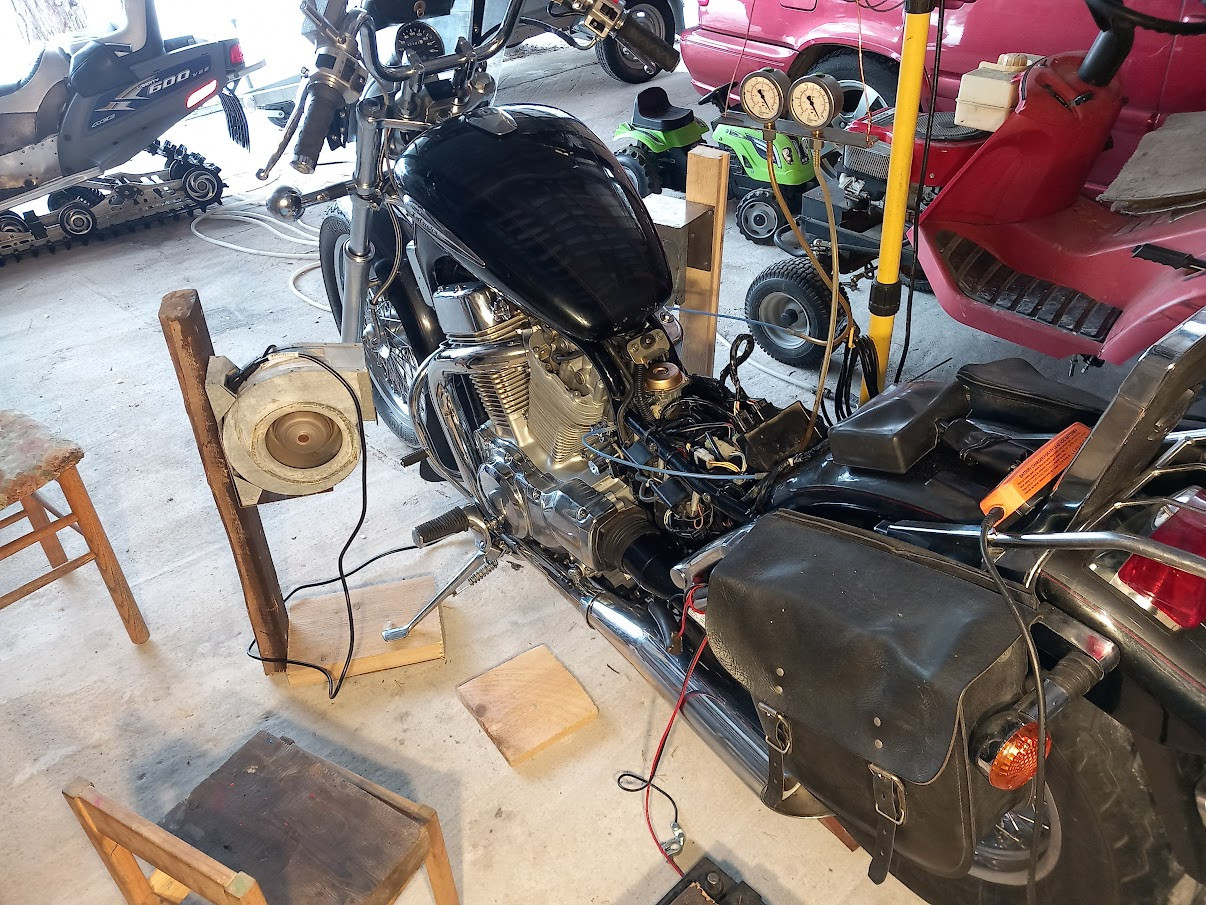

Po obnizeniu zbiornika paliwa synchro faktycznie rozjechalo mi sie ale tylko minimalnie, pomimo tego, ze linki ulozylem dokladnie tak jak serwisowka pokazuje.
Zeby to skompensowac podkrecilem lika na gazniku nieco za duzo i po przykreceniu zbiornika bylo juz idealnie.
Bez serwisowki nie ma co sie powazniej zabierac za ten motocykl. Duzo z pozoru nieistotnych szczegolow, ktore w praktyce okazuja sie kluczowe dla powodzenia operacji.
W tym motocyklu wszystko jest dokladnie zaprojektowane, nawet te malo istotne z pozoru przebiegi przewodow, wezy, rurek.

[oki doki, to masz 8, ale nie ma co przesadzać i wrzucać tony zdjęć na forum żeby nam rozwalić serwer, od tego jest galeria a foty tego typu jak się pytasz to można dać jedną-dwie sensowne zamiast 15 nic nie wnoszących zdjęć

Tony zdjec nie trzeba ale 3 to najczesciej za malo zeby cos istotnego zobrazowac.
8 jest jak najbardziej w porzadku.
OK, nie wiedzialem, ze serwer forum ma tak ograniczona pojemnosc.
Zdjecia zawsze kompresuje przed zalaczeniem aby nie byly wieksze od 400 kB.
Wiedzac juz co chodzi postaram sie to zalaczac z zewnetrznego hostingu.

[Emil]

Zewnętrzny hosting to nie, bo potem one giną i ktoś chce odgrzebać problem i ma tylko puste plamy albo jakąś podmienioną treść, często jak takie hostingi znikają to domeny przejmowanie są przez serwisy porno albo jakieś gówniane reklamy
